Cum se măsoară cu precizie rezistența componentelor electrice?

Hei acolo! În calitate de furnizor de piese electrice, am văzut direct cât de important este să măsori rezistența pieselor electrice cu precizie. Indiferent dacă sunteți un pasionat de bricolaj, un electrician profesionist sau cineva care lucrează într-un cadru de producție, obținerea de măsurători precise de rezistență poate face o diferență enormă în performanța și siguranța sistemelor electrice. În această postare pe blog, voi împărtăși câteva sfaturi și trucuri despre cum să măsurați cu precizie rezistența pieselor electrice.

De ce este importantă măsurarea exactă a rezistenței

În primul rând, să vorbim despre motivul pentru care măsurarea precisă a rezistenței este atât de importantă. Rezistența este o proprietate fundamentală a componentelor electrice și afectează modul în care curentul trece printr-un circuit. Dacă lucrați la un proiect în care valorile rezistenței sunt critice, cum ar fi într-un dispozitiv electronic sensibil sau într-un sistem de alimentare de înaltă tensiune, chiar și o mică eroare în măsurarea rezistenței poate duce la defecțiuni, eficiență redusă sau chiar pericole pentru siguranță.

De exemplu, dacă înlocuiți un rezistor într-un circuit și noul rezistor are o valoare de rezistență diferită de cea originală, ar putea cauza circuitul să atragă prea mult sau prea puțin curent. Acest lucru ar putea deteriora alte componente ale circuitului sau poate duce la oprirea completă a funcționării dispozitivului.

Instrumente pentru măsurarea rezistenței

Cel mai comun instrument pentru măsurarea rezistenței este un multimetru. Un multimetru este un dispozitiv versatil care poate măsura tensiunea, curentul și rezistența. Când vine vorba de măsurarea rezistenței, veți dori să setați multimetrul la setarea rezistenței (ohmi).

Există două tipuri principale de multimetre: analogice și digitale. Multimetrele analogice folosesc un ac pentru a indica valoarea măsurată, în timp ce multimetrele digitale afișează valoarea pe un ecran digital. Multimetrele digitale sunt în general mai precise și mai ușor de citit, așa că recomand să folosiți unul.

Pregătirea pentru măsurare

Înainte de a începe să măsurați rezistența unei piese electrice, există câteva lucruri pe care trebuie să le faceți pentru a asigura rezultate precise.

1. Opriți circuitul: Acest lucru este foarte important. Nu ar trebui să măsurați niciodată rezistența unei componente în timp ce circuitul este pornit. Tensiunea din circuit poate interfera cu măsurarea rezistenței și poate chiar deteriora multimetrul. Deci, asigurați-vă că opriți sursa de alimentare și deconectați circuitul de la orice sursă de alimentare.
2. Verificați multimetrul: Asigurați-vă că multimetrul funcționează corect. Puteți face acest lucru testând-o pe un rezistor cunoscut. Dacă multimetrul nu arată valoarea corectă a rezistenței pentru rezistența cunoscută, este posibil să fie necesar să fie calibrat sau reparat.
3. Curățați cablurile componente: Murdăria, praful și oxidarea de pe cablurile componentei electrice pot crește rezistența de contact și pot afecta precizia măsurării. Utilizați o cârpă curată sau o perie mică de sârmă pentru a curăța cablurile înainte de a efectua măsurarea.

Preluarea Măsurării

Odată ce ați pregătit totul, este timpul să faceți măsurarea rezistenței.

1. Conectați sondele multimetrului: Setați multimetrul la intervalul de rezistență corespunzător. Dacă nu sunteți sigur ce interval să utilizați, începeți cu intervalul cel mai înalt și apoi ajustați-l la un interval mai mic, dacă este necesar. Conectați sonda neagră la portul COM (comun) al multimetrului și sonda roșie la portul VΩ (tensiune/rezistență).
2. Așezați sondele pe componentă: Atingeți sondele de cele două cabluri ale componentei electrice. Asigurați-vă că sondele au un contact bun cu cablurile. Dacă contactul este slab, veți obține o măsurare inexactă.
3. Citiți măsurarea: Odată ce sondele sunt la locul lor, citiți valoarea rezistenței afișată pe ecranul multimetrului. Dacă valoarea este în afara intervalului sau afișajul arată „OL” (supraîncărcare), trebuie să ajustați intervalul de pe multimetru la o setare mai mare.

Măsurarea într-un circuit

Uneori, ar putea fi necesar să măsurați rezistența unei componente în timp ce este încă în circuit. Acest lucru poate fi puțin complicat, deoarece alte componente din circuit pot afecta măsurarea.

1. Izolați componenta: Dacă este posibil, deconectați un fir al componentei de la circuit. Acest lucru va izola componenta și vă va permite să măsurați rezistența acesteia fără influența altor componente.
2. Utilizați formula rezistenței paralele: Dacă nu puteți deconecta componenta, va trebui să utilizați formula rezistenței paralele pentru a calcula rezistența componentei. Formula de calcul a rezistenței totale (R_total) a două rezistențe (R1 și R2) în paralel este:
   1/R_total = 1/R1 + 1/R2
   Puteți utiliza această formulă pentru a calcula rezistența componentei care vă interesează dacă cunoașteți rezistența totală a circuitului și rezistența celorlalte componente.

Tratarea efectelor temperaturii

Rezistența poate fi afectată și de temperatură. Majoritatea componentelor electrice au un coeficient de temperatură pozitiv, ceea ce înseamnă că rezistența lor crește pe măsură ce temperatura crește.

Pentru a obține o măsurare precisă a rezistenței, ar trebui să măsurați rezistența la temperatura de funcționare a componentei. Dacă măsurați rezistența la temperatura camerei și componenta va funcționa la o temperatură mai mare, va trebui să țineți cont de coeficientul de temperatură.

Exemple de părți electrice și măsurarea rezistenței acestora

Să aruncăm o privire asupra unor părți electrice specifice și a modului de măsurare a rezistenței acestora.

• Rezistoare: Rezistoarele sunt cele mai comune componente electrice utilizate pentru a controla fluxul de curent într-un circuit. Măsurarea rezistenței unui rezistor este simplă. Doar urmați pașii pe care i-am menționat mai sus. Majoritatea rezistențelor au valoarea de rezistență imprimată pe ele, astfel încât să puteți compara măsurarea cu valoarea imprimată. De exemplu, dacă aveți unVolvo 23162321rezistență, măsurați rezistența acestuia și asigurați-vă că se află în intervalul de toleranță specificat de producător.
• Condensatoare: Condensatorii stochează energie electrică. Când măsurați rezistența unui condensator, veți observa că valoarea rezistenței se va schimba în timp. Acest lucru se datorează faptului că un condensator se încarcă și se descarcă. Pentru a măsura rezistența unui condensator, puteți utiliza setarea „diodă” sau „continuitate” de pe multimetru. Dacă condensatorul funcționează corect, ar trebui să vedeți o explozie scurtă de rezistență scăzută, urmată de o creștere a rezistenței pe măsură ce condensatorul se încarcă.

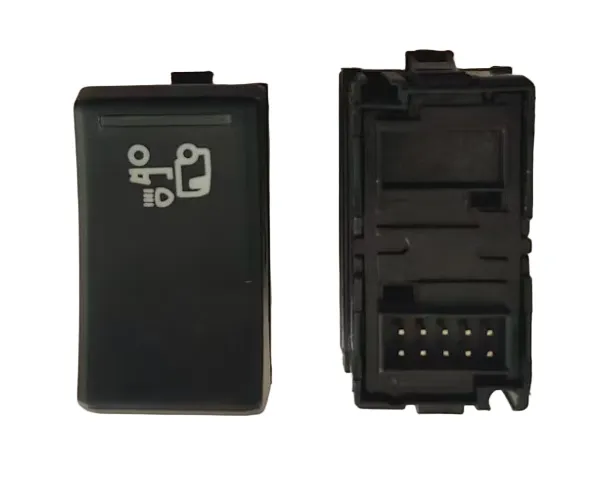

• Comutatoare: Întrerupătoarele sunt folosite pentru deschiderea și închiderea circuitelor. Pentru a măsura rezistența unui comutator, setați multimetrul la setarea rezistenței și plasați sondele pe cele două borne ale comutatorului. Când comutatorul este închis, rezistența ar trebui să fie aproape de zero. Când întrerupătorul este deschis, rezistența ar trebui să fie foarte mare (ideal este infinită). De exemplu, celVolvo 21211220 Buton de controlpoate fi testat în acest fel.
• relee: Releele sunt întrerupătoare electromagnetice. Pentru a măsura rezistența unei bobine de releu, așezați sondele pe cele două borne ale bobinei. Valoarea rezistenței trebuie să fie în intervalul specificat de producător. Dacă măsurați contactele unui releu, urmați aceeași procedură ca și pentru un comutator. TheVolvo 24438826releul poate fi verificat în acest mod.

Concluzie

Măsurarea cu precizie a rezistenței pieselor electrice este o abilitate esențială pentru oricine lucrează cu sisteme electrice. Urmând sfaturile și tehnicile pe care le-am împărtășit în această postare pe blog, vă puteți asigura că măsurătorile sunt cât mai precise posibil.

Dacă sunteți pe piață pentru piese electrice de înaltă calitate, suntem aici pentru a vă ajuta. Oferim o gamă largă de componente electrice, inclusiv rezistențe, condensatoare, întrerupătoare și relee. Indiferent dacă lucrați la un mic proiect de bricolaj sau la o aplicație industrială mare, avem piesele de care aveți nevoie.

Dacă aveți întrebări despre produsele noastre sau aveți nevoie de ajutor cu măsurarea rezistenței sau orice alte probleme electrice, nu ezitați să contactați. Suntem întotdeauna bucuroși să vă ajutăm să găsiți piesele potrivite pentru nevoile dvs. și să ne asigurăm că acestea funcționează cel mai bine.
